Máy phun bi dạng băng tải

Máy phun bi dạng băng tải đang trở thành lựa chọn chủ lực của các doanh nghiệp gia công kim loại nhờ khả năng làm sạch nhanh, đồng đều và cực kỳ ổn định. Nếu bạn đang tìm hiểu về máy phun bi dạng băng tải, bài viết dưới đây sẽ mang đến cho bạn đầy đủ thông tin, chính xác và thực tế nhất. Hãy cùng khám phá chi tiết ngay.

Giới thiệu chung về máy phun bi dạng băng tải

Trong các ngành sản xuất kết cấu thép, gia công cơ khí, chế tạo tấm thép hay các dây chuyền xử lý vật liệu kim loại, máy phun bi dạng băng tải luôn được xem là thiết bị trọng tâm để đảm bảo lớp bề mặt đạt tiêu chuẩn trước khi sơn, mạ hoặc đưa vào lắp dựng. Với khả năng làm sạch nhanh, đều và ổn định, hệ thống này giúp doanh nghiệp giảm nhân công, tiết kiệm thời gian và tăng chất lượng bề mặt thành phẩm.

Máy vận hành dựa trên cơ chế băng tải con lăn đưa phôi qua buồng phun, nơi các bánh phun công suất lớn bắn hạt mài với tốc độ cao lên bề mặt kim loại. Từ đó, lớp gỉ sét, vảy oxit hay lớp sơn cũ được loại bỏ hoàn toàn, giúp bề mặt đạt độ nhám tiêu chuẩn xử lý tiếp theo.

Công ty TNHH Thiết bị Việt Thành hiện là đơn vị cung cấp, lắp đặt, sửa chữa máy phun bi hàng đầu tại Việt Nam, với sản phẩm đa dạng và đồng bộ theo tiêu chuẩn công nghiệp nặng.

Ưu điểm nổi bật của máy phun bi dạng băng tải

Dựa trên cấu hình thiết kế và thông số kỹ thuật, có thể khẳng định loại máy này sở hữu nhiều ưu điểm cạnh tranh vượt trội so với các hệ thống làm sạch truyền thống.

Khả năng chịu mài mòn cực cao

• Băng tải cao su chống mài mòn kết hợp tấm thép mangan giúp tăng tuổi thọ vận hành.
• Toàn bộ buồng phun được bảo vệ bởi thép mangan 13, giữ bền vững trong môi trường hạt mài tốc độ cao.

Hệ thống hút bụi công nghệ cao

• Áp dụng hệ thống hút bụi ướt, kiểm soát bụi hiệu quả, giảm ô nhiễm tại xưởng.
• Bộ lọc dạng filter cartridge giúp giữ bụi cực tốt.

Tối ưu hạt mài, giảm mạnh chi phí

• Hệ thống phân loại giúp tách bụi, thép vụn và hạt mài chất lượng.
• Hạt mài đạt chuẩn được tái sử dụng liên tục, tiết kiệm chi phí vận hành.

Bánh phun hiệu suất cao P-series

• Sản xuất bằng thép khuôn gia công CNC + xử lý nhiệt chân không, độ bền vượt gấp nhiều lần hàng đúc.
• Độ chính xác ±0,01 giúp tia phun tập trung, sạch nhanh, mạnh.

Tốc độ băng tải linh hoạt

• Dùng biến tần vô cấp, có thể chỉnh từ 0,5 m/phút đến 20 m/phút tùy dòng máy.
• Phù hợp với nhiều kích thước phôi và tải trọng khác nhau.

Nhiều tùy chọn nâng cấp

• Phân loại từ tính
• Phân loại đẩy xoắn ốc
• Phân loại khí

Nguyên lý hoạt động của máy phun bi dạng băng tải

Hệ thống vận hành theo một quy trình khép kín, đồng bộ từ phôi vào đến phôi ra:

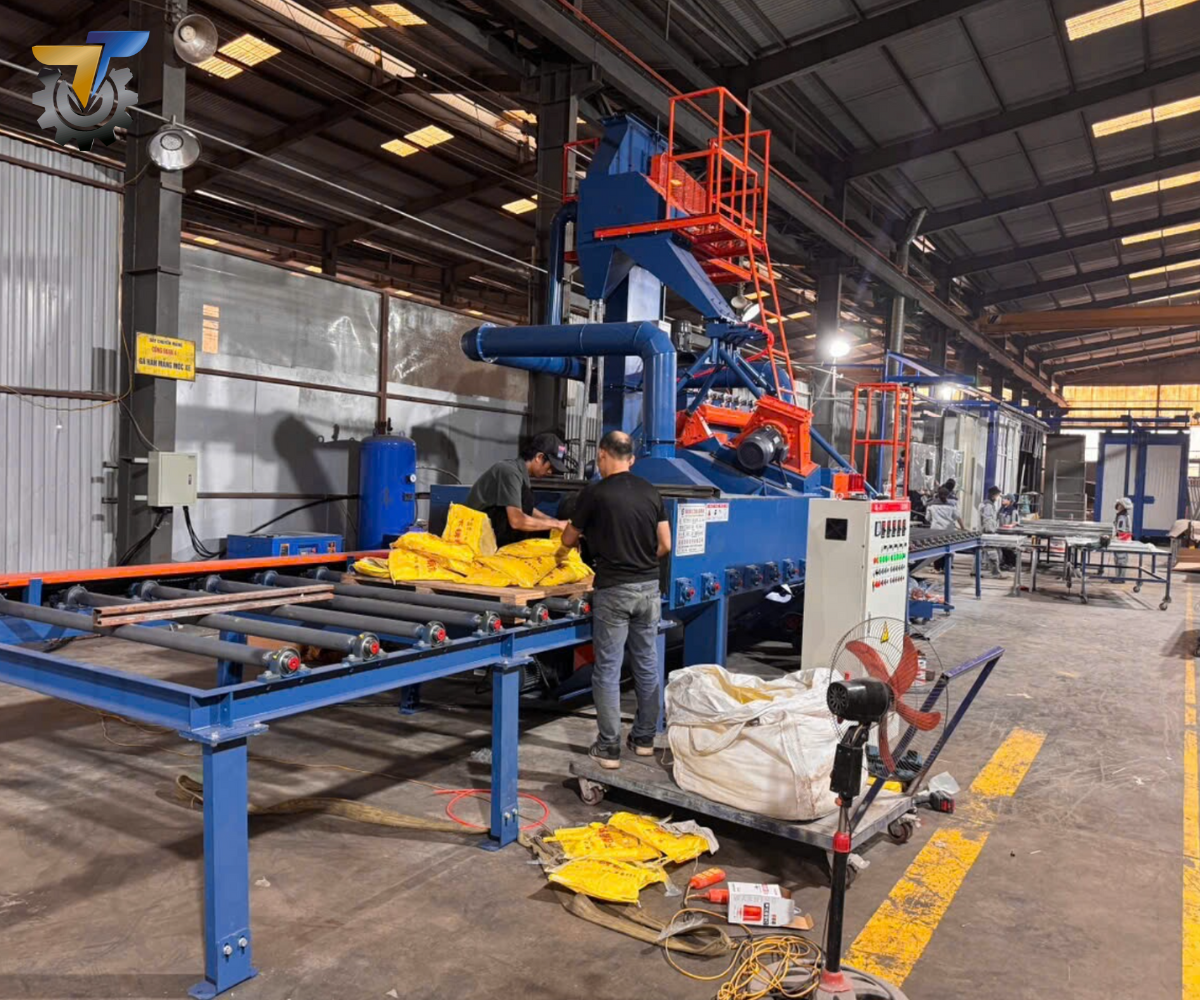

1. Phôi đưa lên băng tải con lăn:  Con lăn đầu vào đưa vật liệu vào buồng phun. Tốc độ chạy được điều khiển bằng biến tần để phù hợp độ sạch mong muốn.
2. Buồng phun hoạt động: Các bánh phun P-series quay tốc độ cao, bắn hạt bi thép lên bề mặt sản phẩm để loại bỏ gỉ sét, sơn cũ.
3. Thu hồi hạt mài: Hạt bi sau khi va đập sẽ rơi xuống vít tải, được đưa lên gầu tải, vào bộ phân loại để lọc bụi, vảy oxit.
4. Tách bụi, tái sử dụng bi đạt chuẩn: Hạt không đạt chất lượng bị loại qua bộ lọc, hạt tốt tiếp tục đưa lên silo để dùng lại.
5. Làm sạch sản phẩm sau phun: Bàn chải xoay và quạt áp lực cao thổi sạch hạt mài bám trên phôi trước khi đưa ra con lăn đầu ra.
6. Hệ thống hút bụi xử lý toàn bộ bụi phát sinh: Đảm bảo môi trường làm việc sạch và an toàn.

Điểm đặc biệt trong thiết kế của dòng máy của Việt Thành là các bánh phun bố trí theo góc nghiêng phía trên, giảm tối đa hiện tượng tích tụ hạt mài trên phôi dài, đồng thời tối ưu hướng năng lượng vào vị trí cần xử lý.

Mô tả chi tiết từng cụm thiết bị trong máy phun bi dạng băng tải

Cụm đầu phun bi

• Công suất mỗi động cơ: 11kW, số lượng tùy máy: 4 – 8 – 12 đầu phun.
• Vỏ đầu phun dày 10mm, cắt CNC, đảm bảo độ đồng trục chính xác.
• Hệ thống bao gồm:
  • Bộ chia bi
  • Bộ định hướng góc bắn
  • Bộ 8 cánh văng
  • Động cơ liền trục
• Toàn bộ được liên kết qua mặt bích hàn chắc chắn.

Buồng phun bi

• Sử dụng động cơ ABB, độ kín khí và độ cân bằng động cao.
• Vỏ buồng làm từ thép carbon 10mm, cắt laser, đảm bảo độ chính xác ±0,01.
• Tấm chắn bằng thép khuôn và thép mangan 13, tối ưu chống mài mòn.
• Cánh phun đạt độ cứng HRC58–62.

Tuổi thọ linh kiện cao gấp 3 lần so với loại đúc truyền thống.

Hệ thống vít tải, gầu tải

• Vít tải đường kính D220 – D330 mm, bước vít 250 mm.
• Trục vít và thang nâng làm từ thép dày, kết cấu tháo rời tiện bảo dưỡng.
• Bộ truyền động mạnh mẽ, ổn định theo thời gian.

Hệ thống phân loại hạt bi

• Phân tách bụi, vật liệu mịn, thép vụn, hạt mài đạt chuẩn.
• Nam châm tĩnh kép cho độ chính xác cao.
• Hạt mài tốt đưa vào silo tái sử dụng.

Tủ hút bụi

• Vật liệu thép S400 dày 4 mm.
• 2 khoang riêng biệt: khoang sạch và khoang lọc bụi.
• Tự động rũ bụi bằng khí nén qua van rũ bụi.
• Sử dụng filter D320 x 660 mm, hiệu suất lọc cao.

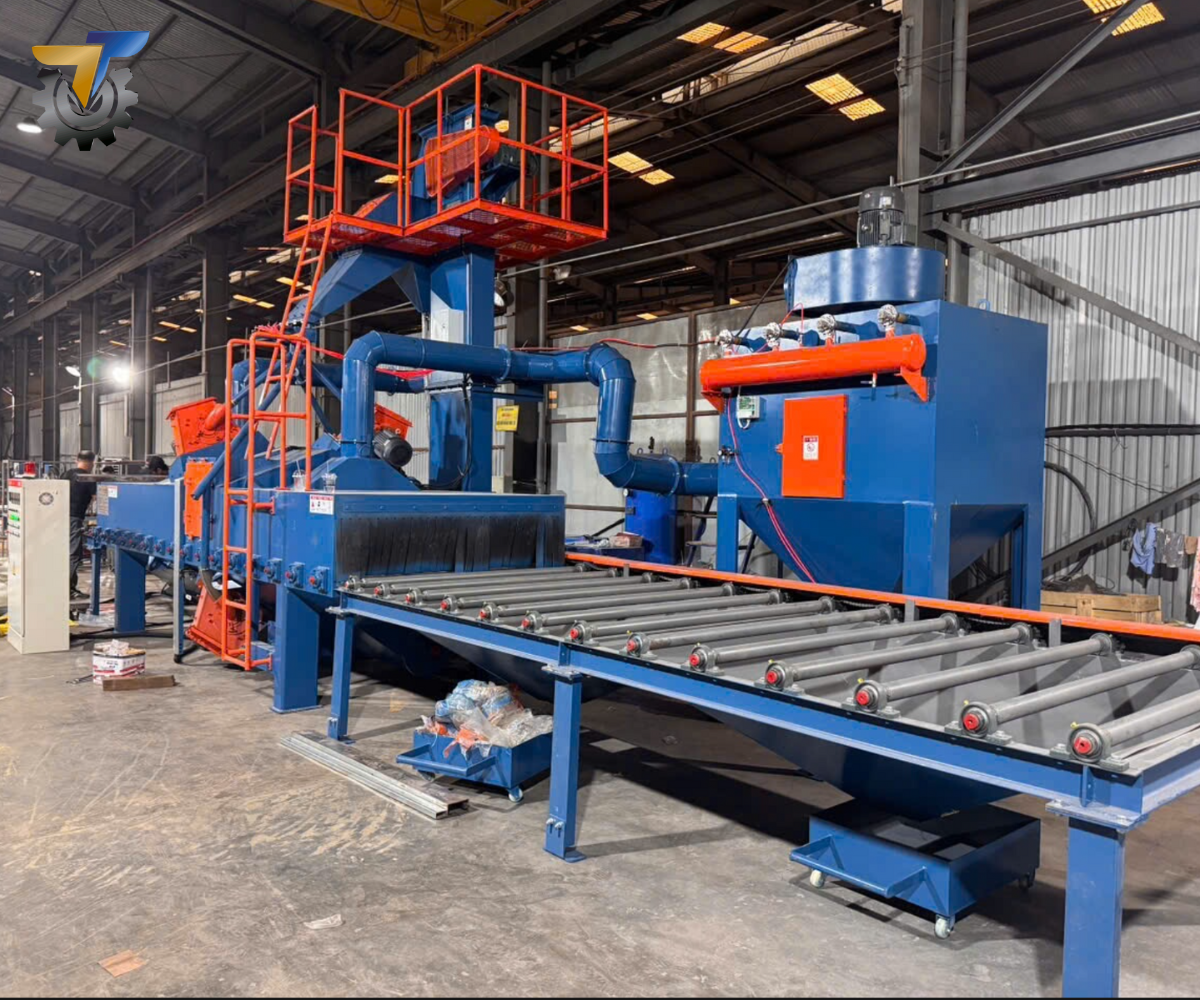

Hệ thống băng tải con lăn

• Gồm con lăn đầu vào, buồng phun, đầu ra.
• Trục con lăn thép cacbon, được tôi ram tăng độ bền.
• Con lăn trong buồng phun bọc hợp kim crom–molypden chống mài mòn.
• Khoảng cách con lăn: 600 mm.
• Toàn bộ sử dụng biến tần điều chỉnh tốc độ.

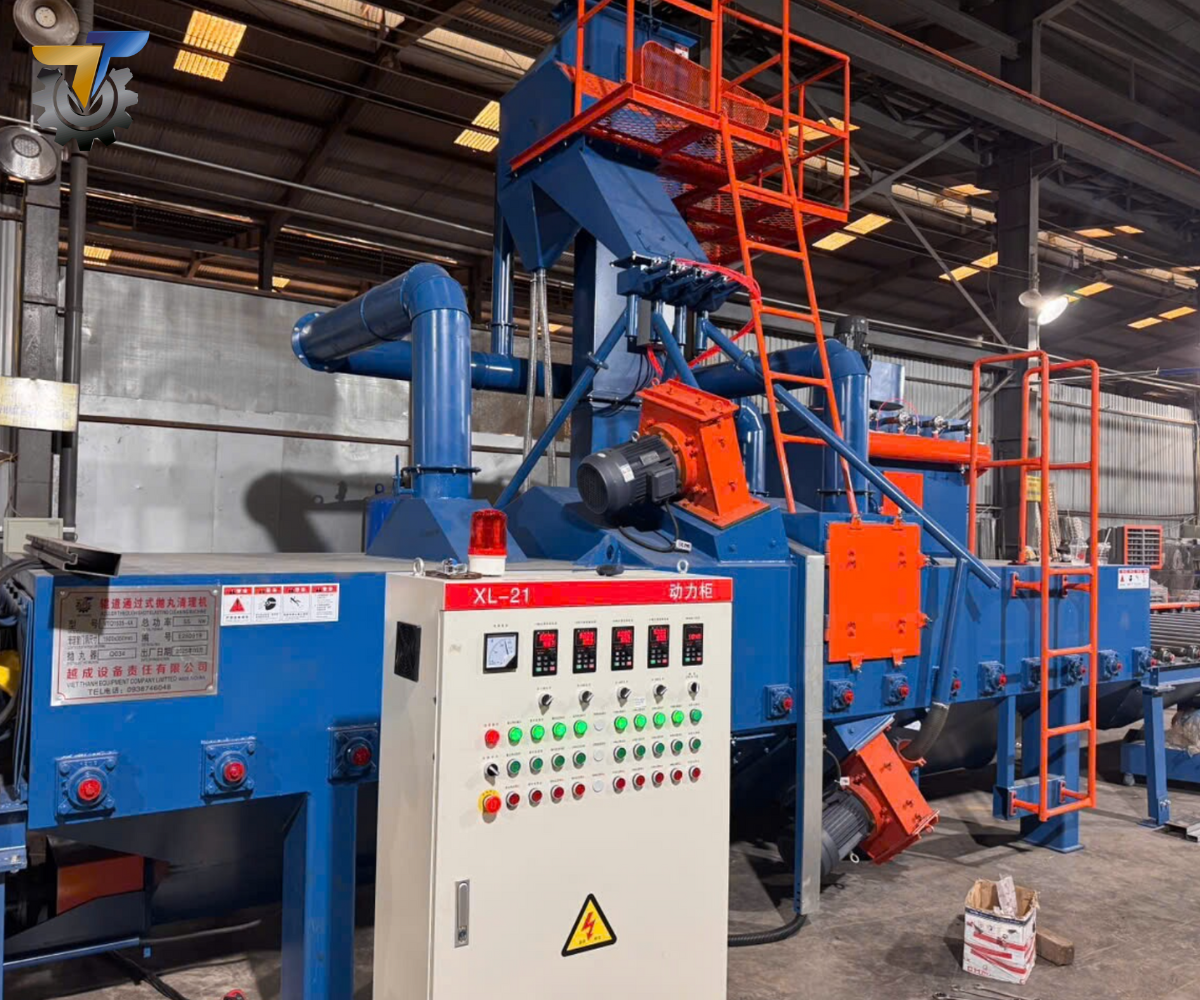

Tủ điện

• Gồm:
  • Biến tần
  • Áptomat
  • Timer
  • Khởi động từ
  • Nút khẩn cấp
• Thiết kế theo tiêu chuẩn công nghiệp, an toàn, dễ vận hành.

Thông số kỹ thuật tiêu chuẩn của máy phun bi dạng băng tải

• Kích thước thân máy: W5200 x L2200 x H1600 mm
• Tổng công suất: 68 kW
• Đầu phun: 11 kW x 4 cái
• Quạt thổi: 3 kW
• Gầu tải: 3.7 kW
• Tủ bụi: kích thước 900 x 1300 x 2350 mm, quạt 5.5 kW
• Filter lọc bụi: D320 x 660 mm

Ứng dụng của máy phun bi dạng băng tải

Nhờ khả năng làm sạch nhanh, mạnh và ổn định trên các bề mặt kim loại có kích thước lớn, máy phun bi dạng băng tải được sử dụng rộng rãi trong nhiều ngành công nghiệp nặng và dây chuyền gia công hiện đại. Thiết bị phù hợp cho sản xuất liên tục, yêu cầu tiêu chuẩn bề mặt cao và cần tối ưu nhân công. Một số ứng dụng tiêu biểu gồm:

• Làm sạch tấm thép, mặt bích, thép CT3, thép SS400
• Xử lý bề mặt kết cấu thép nhà xưởng, dầm I, dầm H
• Chuẩn bị bề mặt trước khi sơn tĩnh điện, sơn công nghiệp, mạ kẽm
• Phun bi làm sạch khung giàn giáo, dầm cầu, khung xe
• Dây chuyền sản xuất kết cấu thép tiền chế

Địa chỉ cung cấp, lắp đặt và sửa chữa máy phun bi uy tín

Công ty TNHH Thiết bị Việt Thành

• Website: www.vnbq2018.com

Là đơn vị chuyên sâu trong lĩnh vực:

• Cung cấp máy phun bi
• Bán máy phun bi mới, máy phun bi công nghiệp
• Dịch vụ sửa chữa máy phun bi, nâng cấp, đại tu, cải tạo thiết bị
• Cung cấp linh kiện: bánh phun, cánh phun, tấm mangan, hạt bi thép
• Thiết kế, chế tạo dây chuyền phun bi theo yêu cầu

Việt Thành cam kết:

• Báo giá cạnh tranh, lắp đặt toàn quốc
• Dịch vụ kỹ thuật nhanh 24/7
• Bảo hành dài hạn, phụ tùng thay thế sẵn kho
• Đội kỹ sư giàu kinh nghiệm trong ngành thiết bị xử lý bề mặt

Máy phun bi dạng băng tải là giải pháp tối ưu cho các doanh nghiệp cần làm sạch bề mặt kim loại nhanh, đồng đều và tiết kiệm chi phí vận hành. Với thiết kế hiện đại, bền bỉ, vận hành linh hoạt và khả năng tái sử dụng hạt mài, máy mang lại hiệu quả vượt trội so với các phương pháp thủ công truyền thống.

Nếu bạn đang tìm kiếm một hệ thống máy phun bi chất lượng cao hoặc cần sửa chữa máy phun bi, hãy lựa chọn Công ty TNHH Thiết bị Việt Thành, đơn vị uy tín hàng đầu tại Việt Nam trong lĩnh vực cung cấp thiết bị phun bi công nghiệp.
