Cấu tạo và nguyên lý hoạt động máy phun bi móc đôi

Máy phun bi dạng móc đôi áp dụng công nghệ ly tâm thế hệ thứ tư, mang lại khả năng làm sạch bề mặt kim loại hiệu quả và nhanh chóng. Với tốc độ phun cao và khối lượng bi phun lớn, máy giúp xử lý phôi một cách tối ưu, phù hợp với các doanh nghiệp cơ khí và các phân xưởng quy mô lớn. Nguyên lý hoạt động của máy phun bi móc đôi là sự kết hợp giữa hai đầu phun bi, giúp tăng hiệu quả làm sạch và tiết kiệm thời gian sản xuất. Để tìm hiểu chi tiết, hãy tham khảo bài viết dưới đây.

Cấu tạo và nguyên lý hoạt động máy phun bi móc đôi

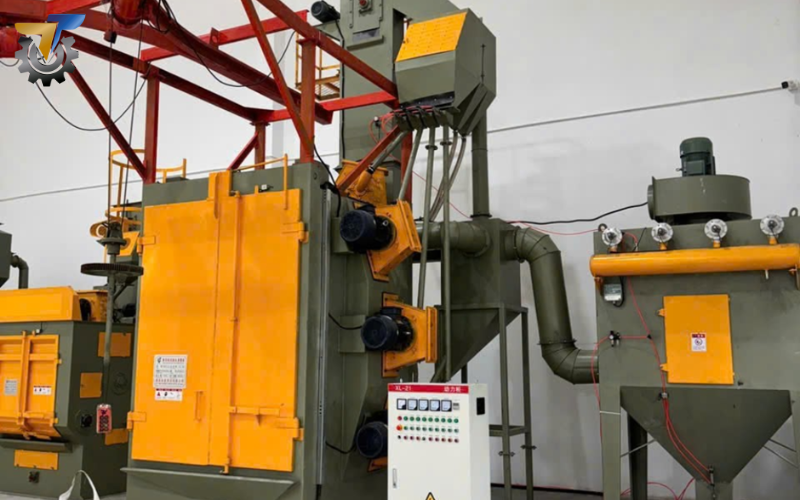

Cấu tạo của máy phun bi móc đôi

Máy phun bi dạng móc đôi là thiết bị quan trọng trong quá trình làm sạch bề mặt kim loại, đặc biệt trong ngành công nghiệp đánh bóng kim loại. Đây là phương pháp được áp dụng phổ biến ở các quốc gia có nền cơ khí phát triển.

Cấu tạo của máy phun bi móc đôi bao gồm:

• Buồng phun: Được chế tạo từ thép tấm và thép hình, thiết kế không gian kín, rộng rãi. Buồng phun được trang bị ba cụm máy phun Q034 gắn trên thành, giúp tăng cường hiệu quả làm sạch toàn diện cho sản phẩm.
• Hệ thống làm sạch: Bao gồm hệ thống tuần hoàn và hệ thống tách bi, đảm bảo bi luôn được sử dụng hiệu quả trong quá trình làm sạch.
• Móc treo: Hệ thống pa-lăng điện, bánh xe ma sát và bộ giảm tốc giúp di chuyển và treo sản phẩm một cách linh hoạt trong buồng phun.
• Hệ thống điều khiển điện: Quản lý và điều khiển toàn bộ hoạt động của máy, đảm bảo hiệu suất làm việc ổn định và chính xác.

Nguyên lý hoạt động của máy phun bi móc đôi

Máy phun bi dạng móc đôi hoạt động theo một quy trình tuần hoàn và tự động, nhằm đảm bảo quá trình làm sạch bề mặt kim loại hiệu quả.

Đưa phôi kim loại vào buồng phun: Phôi kim loại được treo lên hệ thống móc treo tự động, sau đó được di chuyển vào trong buồng phun. Khi phôi đã được đưa vào vị trí, cửa buồng phun sẽ đóng lại hoàn toàn, đảm bảo không có sự xâm nhập của bụi hay các vật cản khác trong quá trình phun.

Quá trình phun bi: Ngay khi cửa buồng phun đóng, hệ thống súng phun bi sẽ bắt đầu hoạt động. Bi được tăng tốc và phun trực tiếp lên bề mặt phôi với cường độ cao, giúp làm sạch các lớp gỉ sét, cát ba via, hoặc các tạp chất khác trên bề mặt kim loại. Sản phẩm trong buồng phun sẽ được xoay đều nhờ vào cơ cấu móc treo và hệ thống di chuyển, giúp phôi kim loại được làm sạch toàn diện, đặc biệt ở những chi tiết góc cạnh.

Thời gian làm sạch: Quá trình phun bi diễn ra trong khoảng từ 5 đến 10 phút tùy theo độ phức tạp và yêu cầu của sản phẩm. Thời gian này đủ để làm sạch bề mặt phôi kim loại, chuẩn bị cho các bước xử lý tiếp theo.

Vận chuyển phôi kim loại ra ngoài: Sau khi hoàn tất quá trình làm sạch, phôi kim loại sẽ được hệ thống ray di chuyển ra ngoài buồng phun và quay lại vị trí ban đầu.

Hệ thống lọc bụi: Trong quá trình phun bi, một lượng bụi và mảnh vụn từ quá trình làm sạch sẽ được tạo ra. Lúc này, hệ thống lọc bụi bắt đầu hoạt động. Các bụi này sẽ được hút ra khỏi buồng phun qua các ống dẫn và được lọc sạch qua các bộ lọc tiên tiến. Sau khi hoàn thành việc lọc bụi, không khí sạch sẽ được trả lại môi trường bên ngoài.

Hoàn tất và mở cửa buồng phun: Cuối cùng, cửa buồng phun sẽ được mở và phôi kim loại đã được làm sạch sẽ được đưa ra ngoài, sẵn sàng cho các bước xử lý tiếp theo.

Quy trình hoạt động này giúp đảm bảo hiệu quả làm sạch bề mặt kim loại một cách đồng đều, nhanh chóng và tiết kiệm thời gian, đồng thời tối ưu hóa quy trình sản xuất.

Ưu điểm nổi của máy phun bi móc đôi

• Toàn bộ quy trình làm sạch được tự động hóa, giúp giảm chi phí lao động và tối ưu hóa thời gian, đồng thời vẫn đảm bảo kết quả hoàn hảo với bề mặt sạch và đồng đều về mặt thẩm mỹ.
• Sản phẩm có thiết kế đơn giản, dễ sử dụng và không gây nguy hiểm cho người vận hành.
• Buồng phun được bảo vệ bằng tấm chống mòn Manga 13, gia tăng độ bền và tuổi thọ của thiết bị.
• Máy phun bi làm sạch kim loại có thể hoạt động độc lập hoặc kết hợp cùng băng tải để tạo thành một dây chuyền sản xuất hiệu quả.
• Hệ thống thu hồi bi và gom bụi không chỉ tiết kiệm chi phí vật liệu mà còn bảo vệ sức khỏe công nhân và duy trì môi trường làm việc sạch sẽ.
• Với thời gian làm sạch chỉ từ 5-10 phút, máy giúp doanh nghiệp nâng cao hiệu quả sản xuất mà vẫn đảm bảo chất lượng đầu ra.
